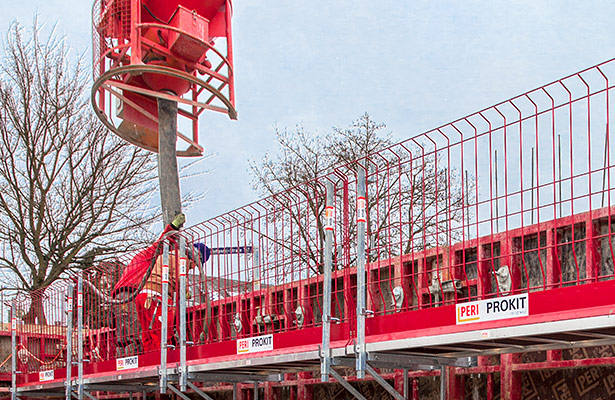

В соответствии с DIN 18218:2010-01

based on CIRIA Report 108:1985

based on ACI 347-04

based on CSA S269.1-16

based on GB 50666-2011

Выбор норматива

Норматив

Imperial units

If the checkbox is checked, you use the inch-pound version.
If the checkbox isn't checked, you use the SI version.

SI units

If the checkbox is checked, you use the SI version.
If the checkbox isn't checked, you use the inch-pound version.

Граничные условия

Класс консистенции

F1	≤340mm	жесткий
F2	≤410mm	пластичный
F3	≤348mm	мягкий
F4	≤550mm	очень мягкий
F5	≤620mm	текучий
F6	≤700mm	очень текучий
SCC	>700mm	самоуплотняющийся

Конец схватывания t_E при T_C,Ref (ч)

Значение конца схватывания t_E при T_C,Ref должно составлять от 5 до 20 часов.

Для получения этого значения см. DIN 18218:2010-01 приложение A.

Эталонная температура T_C,Ref (°C)

Температура T_C,Ref должна быть в диапазоне от +5 °C до +30 °C.

Разница ΔT между эталонной температурой T_C,Ref и температурой укладки T_C,placing не должна превышать:
■ 10 °C (классы консистенции F1-F4)
и
■ 5 °C (классы консистенции F5, F6 и SCC).

Температура бетонир T_C,placing (°C)

Температура бетонир T_C,placing должна быть в диапазоне от +5 °C до +30 °C.

Разница ΔT между эталонной температурой T_C,Ref и температурой укладки T_C,placing не должна превышать:
■ 10 °C (классы консистенции F1-F4)
и
■ 5 °C (классы консистенции F5, F6 и SCC).

Мин. температура бетона до t_E (°C)

Следует учитывать влияние самой низкой температуры бетона до t_E если она опускается ниже температуры укладки T_C,placing в процессе схватывания бетона.

Разница ΔT между эталонной температурой T_C,Ref и самой низкой температурой бетона до t_E не должна превышать:
■ 10 °C (классы консистенции F1-F4)
и
■ 5 °C (классы консистенции F5, F6 и SCC).

Высота бетонирования Н (м)

Высота бетонирования H должна составлять:
■ 1 м ≤ H ≤ 10 м (классы консистенции F1-F4);
■ 1 м ≤ H ≤ 15 м (классы консистенции F5, F6 и SCC).

Учесть особые условия

Специальные условия:
■ Плотность бетона γ_C ≠ 25 kN/m³;
■ Использование низкотермичного цемента (LH цемент).

Wall / base

A wall / base is a section where either the width or breadth exceeds 2 m (C₁ = 1).

Column

A column is a section where both width and breadth are 2 m or less (C₁ = 1.5).

Concrete type

Concrete specific weight D (kN/m³)

The weight density of concrete D has to be a value between 18 kN/m³ and 32 kN/m³.

Placing temperature T (°C)

The placing temperature T has to be a value between +5 °C and +30 °C.

Vertical form height H (m)

The vertical form height H has to be a value between:
■ 2 m ≤ H ≤ 10 m (in case of walls / bases);
■ 2 m ≤ H ≤ 15 m (in case of columns).

Pouring height h (m)

The pouring height h has to be a value between:
■ 2 m ≤ h ≤ 10 m (in case of walls / bases);
■ 2 m ≤ h ≤ 15 m (in case of columns).

Wall / base

A wall / base is a section where either the width or breadth exceeds 6.5 ft.

Column

A column is a section where both width and breadth are 6.5 ft or less.

Wall / base

A wall / base is a section where either the width or breadth exceeds 2 m.

Column

A column is a section where both width and breadth are 2 m or less.

Concrete type

concrete slump ACI

tooltipConcreteSlump ACI

Concrete density w (lb/ft³)

The weight density of concrete w has to be a value between 10 lb/ft³ and 290 lb/ft³.

Placing temperature T (°F)

The placing temperature T has to be a value between 14 °F and 111 °F.

Pouring height h (ft)

The pouring height h has to be a value between:
■ 1 ft ≤ h ≤ 35 ft (in case of walls / bases);
■ 1 ft ≤ h ≤ 50 ft (in case of columns).

internal vibration depth ACI

tooltipToggleInternalVibrationDepth ACI

concrete slump ACI SI

tooltipConcreteSlump ACI SI

Concrete density w (kg/m³)

The weight density of concrete w has to be a value between 1800 kg/m³ and 3200 kg/m³.

Placing temperature T (°C)

The placing temperature T has to be a value between 5 °C and 30 °C.

Pouring height h (m)

The pouring height h has to be a value between:
■ 1 m ≤ h ≤ 10 m (in case of walls / bases);
■ 1 m ≤ h ≤ 15 m (in case of columns).

internal vibration depth ACI SI

tooltipToggleInternalVibrationDepth ACI SI

Cement type

Percentage of fly ash (%)

Percentage of slag (%)

Use of retarder

The use of a retarder increases the lateral pressure P on the formwork.
Not every cement type permits the use of retarder.

Concrete slump (in)

The concrete slump has to be a value between 0.4 in and 9 in.

Concrete density W (lb/ft³)

The concrete density W has to be a value between 100 lb/ft³ and 240 lb/ft³.

Concrete temperature T (°F)

The concrete temperature T has to be a value between 40 °F and 90 °F.

Height of concrete placement h (ft)

The height of concrete placement h has to be a value between 4 ft and 50 ft.

Depth of immersion of vibrator h_i (ft)

The depth of immersion of the vibrator h_i has to be a value greater than 1 ft and has to be less or equal than the pouring height h.

Concrete slump (mm)

The concrete slump has to be a value between 10 mm and 230 mm.

Concrete density W (kg/m³)

The concrete density W has to be a value between 1500 kg/m³ and 3600 kg/m³.

Concrete temperature T (°C)

The concrete temperature T has to be a value between 5 °C and 30 °C.

Height of concrete placement h (m)

The height of concrete placement h has to be a value between 1.2 m and 15 m.

Depth of immersion of vibrator h_i (m)

The depth of immersion of the vibrator h_i has to be a value greater than 0.3 m and has to be less or equal than the pouring height h.

Concrete slump (mm)

The concrete slump must be a value between 50 mm and 230 mm. The correction coefficient of concrete slump influence β is determined by this input:
■ β = 0.85, if 50 mm ≤ slump < 90 mm
■ β = 0.90, if 90 mm ≤ slump < 130 mm
■ β = 1.00, if 130 mm ≤ slump < 180 mm
■ β not relevant for calculation, if 180 mm ≤ slump

Correction coefficient of concrete
slump influence β

1.00

Density of concrete γ_c (kN/m³)

The density of concrete γ_c must be a value between 18 kN/m³ and 32 kN/m³.

Concrete temperature on placing
T (°C)

The placing temperature T must be a value between +5 °C and +30 °C.
The initial setting time of fresh concrete is calculated based on this input:
■ t₀ = 200 / (T + 15)

Initial setting time of fresh concrete
t₀ (h)

5.7

Vertical pouring height H (m)

The vertical pouring height H must be a value between 1 m and 15 m.

Описание конструкции

Показать параметры

Вводные данные

Подбор опалубки

Максимальное давление свежего
бетона σ_hk,max (kН/м²)

Max. fresh concrete pressure
P_max (kN/m²)

Max. lateral pressure p_max (lb/ft²)

Max. lateral pressure p_max (kPa)

Max. lateral pressure P_max (lb/ft²)

Max. lateral pressure P_max (kPa)

Max. fresh concrete pressure
F (kN/m²)

Максимальное давление свежего бетона σ_hk,max должно составлять от %01.1f kН/м² до 140.0 kН/м².

Максимальная скорость
бетонирования ν (м/ч)

Max. rate of rise R (m/h)

Max. rate of placement R (ft/h)

Max. rate of placement R (m/h)

Max. rate of placement R (ft/h)

Max. rate of placement R (m/h)

Max. rate of placement V (m/h)

Скорость бетонирования ν должна составлять:
■ %01.2f м/ч ≤ ν ≤ 7 м/ч (классы консистенции F1-F4);
■ %01.2f м/ч ≤ ν ≤ 25 м/ч (классы консистенции F5, F6 и SCC).

Рассчитать
