1 Bemessungskonzept
1.1 Das Bemessungskonzept mit %s wurde verwendet.
1.1.1 Der Teilsicherheitsbeiwert für Einwirkungen γ_F wurde als 1.50 angenommen.
1.1.2 %s

1.2 Eine Bemessung für Traggerüst der Bemessungsklasse B1 nach DIN EN 12812:2008-12 Kapitel 4.3.1 (γ = 1.00) wurde durchgeführt.

2 Lastannahmen
2.1 Lasten wurden nach DIN EN 12812:2008-12 Kapitel 8 gerechnet. Die nachfolgenden Werte sind charakteristische Werte.

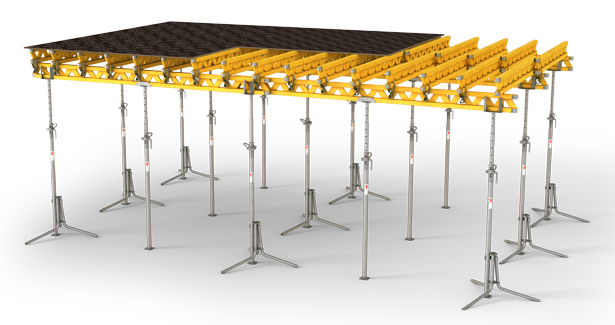

2.2 Eigenlast der MULTIFLEX Träger-Deckenschalung
Q₁ = 0.40 [kN/m²]

2.3 Betonlast
Q_2,b = 24.5 [kN/m³] • d [m]
Für den Frischbeton mit Bewehrung wurde eine Wichte γ_c von 24.5 kN/m³ (g = 9.81 m/s²) angenommen.

2.4 Ersatzlast Betonieren
Q₄ = 0.10 • Q_2,b
0.75 [kN/m²] ≤ Q₄ ≤ 1.75 [kN/m²]

2.5 Ersatzlast Arbeitsbetrieb
Q_2,p = 0.75 [kN/m²]

%s
2.7 Gesamtlast für Verformung
Q = Q₁ + Q_2,b

3 Systemannahmen
3.1 Schalhaut
3.1.1 Mehrere Schalhäute können ausgewählt werden.
3.1.2 Der E-Modul und die zulässige Spannung der Schalhäute (ohne Norwegen) wurden aus Tabellen 2015 Schalung und Traggerüst Seiten 10 und 13 angenommen. Eine Holzfeuchtigkeit von 20%% wurde berücksichtigt.
3.1.3 Der E-Modul und die zulässige Spannung der Schalhäute aus Norwegen wurden aus der Leistungserklärung vom Hersteller entnommen.
3.1.4 Die Durchbiegung der Schalhaut wurde auf l/500 beschränkt.
3.1.5 Die Schalhaut wurde als min. 3-Felder vorausgesetzt.

3.2 Querträger

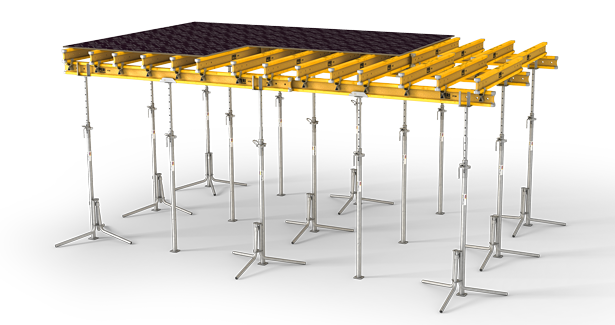

3.2.1 VT 20K oder GT 24 können als Querträger benutzt werden.
3.2.2 Die zulässigen Schnittgrößen und Auflagerkräfte wurden vom Tabellen 2015 Schalung und Traggerüst Seiten 18-20 angenommen.
3.2.3 Die Durchbiegung der Querträger wurde auf l/500 beschränkt.
3.2.4 Die Querträger wurden als Einfeldträger vorausgesetzt.

3.3 Jochträger

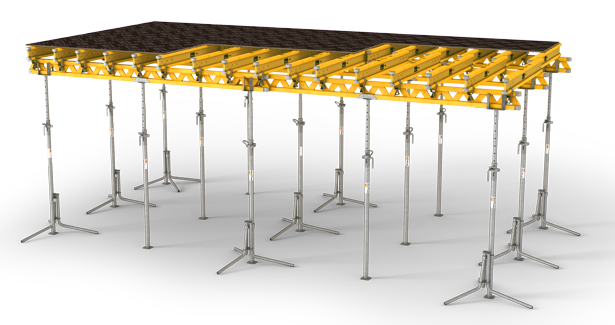

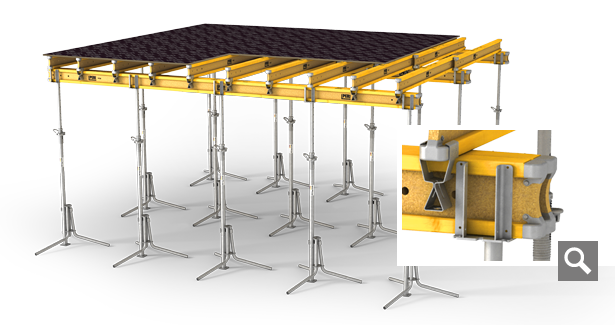

3.3.1 VT 20K, 2 x VT 20K, GT 24 oder 2 x GT 24 können als Jochträger benutzt werden.
3.3.2 Die zulässigen Schnittgrößen und Auflagerkräfte wurden vom Tabellen 2015 Schalung und Traggerüst Seiten 18-20 angenommen.
3.3.3 Die Durchbiegungen der Jochträger wurde auf l/500 beschränkt.

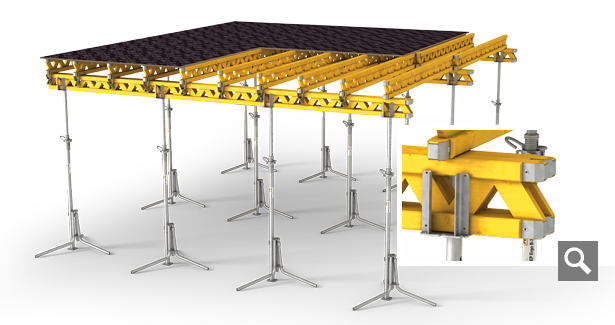

3.3.4 Die GT 24 oder 2 x GT 24 Jochträger müssen im Trägerknoten unterstützt werden.
3.3.5 Bei Stützenlasten < %.2f kN ist 1 x VT 20K als Jochträger ausreichend.
3.3.6 Bei Stützenlasten < %.2f kN ist 1 x GT 24 als Jochträger ausreichend.

3.4 Deckenstützen
3.4.1 PEP Ergo B, PEP Ergo D, PEP Ergo E, PEP Ergo + D, PEP Ergo + E, PEP 20, PEP 30, MULTIPROP MP in Kombination mit und ohne Fuß MP 50 können als Deckenstützen benutzt werden.
3.4.2 Die zulässigen Stützenlasten der:
- PEP Ergo Deckenstützen in Kombination mit und ohne Fuß MP 50 wurden vom Tabellen 2015 Schalung und Traggerüst Seiten 96-100 angenommen.
- PEP Ergo + Deckenstützen in Kombination mit und ohne Fuß MP 50 wurden vom PI-Blatt PI 430 angenommen.
- PEP 20 und PEP 30 Deckenstützen in Kombination mit und ohne Fuß MP 50 wurden vom Tabellen 2015 Schalung und Traggerüst Seiten 102-105 angenommen.
- MULTIPROP MP Deckenstützen in Kombination mit und ohne Fuß MP 50 wurden gemäß der sich auf DIN EN 16031 basierenden Typenprüfung der Landesgewerbeanstalt Bayern (LGA) in Nürnberg mit Nummer S-N/160206 vom 23.03.2017 berechnet.

3.5 Horizontallasten
3.5.1 Die Deckenschalung muss durch umlaufende Wände und vorbetonierte Unterzüge allseitig horizontal unverschieblich gelagert sein.
3.5.2 Ansonsten muss die Abtragung der Horizontallasten durch andere bauseitige Maßnahmen (z.B. Abspannung) nach gültigen Normen sichergestellt werden!

4 Auslastungen
4.1 Querträger
Auslastung = a / a_max • 100 [%%]
a_max = min(a_max,M; a_max,Q; a_max,f)

4.2 Jochträger
Auslastung = b / b_max • 100 [%%]
b_max = min(b_max,M; b_max,A; b_max,f)

4.3 Deckenstützen
Auslastung = F / %s • 100 [%%]
